RS485 Modul til måling af spænding og strøm
Er med 15VDC transmitter output til strømsløjfe
1 x analog indgang 0-20mA, 0 - +/-10V
1 x digital indput. High er lukket kontakt
2 x digital output (Open Collector) +50VDC/30mA
Forsyningsspænding: 10 - 30VDC
Mål: 123 x 72 x 35 mm
| Forsyning | 10 - 30 VDC, 1,8 W via klemrække |
|---|---|
| Indgang | 1 digital indgang med pull-up: 10 KΩ til 5 VDC Logisk 0: 0 – 1 V Logisk 1: 3,5 – 30 V 1 kanaks PT100 eller Ni RTD til 2-, 3- eller 4-tråds følere |
| Indgangsimpedans | 30 KΩ |
| Isolation | 3000 VDC |
| Maks. hastighed | 10 målinger pr. sek. |
| Måleområde | ±150 mV, ±500 mV ±1 V, ±5 V, ±10 V samt ±20 mA (Kræver 125 Ω shuntmodstand) |
| Opløsning | 16 bit, ±0,05 % præcision |
| Skærm | 4½-ciffer display |
| Stabilitet | Nulpunktsdrift:…… Drift af følsomhed:… ±0,3 µV / °C ≈ ±0.01 °C / °C ±25 ppm / °C ≈ ±0.01 °C / °C |
| Udgange | 2 digitale udgange med ”Open collector” 30 V/30 mA |

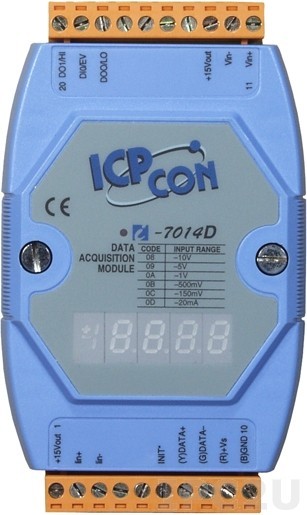

Er et 1-kanals spænding/strøm indgangsmodul, der giver en +15 VDC isoleret sløjfe strømforsyning til senderindgang og er designet til både spændings- og strømindgangstyper. Derudover leverer modulet 1 digital indgangskanal som en 50 Hz hændelsestæller og 2 digitale udgangskanaler, der kan bruges som en høj / lav alarm. I-7014 har også 3000 VDC isolering inden for modulet.
